Podparcia sprężynowe
Podparcie jednosprężynowe ślizgowe poziome
KER-75/8.21
Podparcia przeznaczone są do zabudowy na poziomych rurociągach energetycznych przemieszczających się w płaszczyźnie poziomej oraz poziomej. Dla tego rodzaju podparć dopuszcza się wykonania w zakresie średnic od 76,1mm do 508,0 mm i temperatur czynnika do 823K /550ºC/. Podparcia zostały zaprojektowane z przeznaczeniem dla przemieszczeń pionowych rurociągu w zakresie do 20mm oraz do 40mm w zależności od rodzaju zastosowanych sprężyn.
Podparcia jednosprężynowe ślizgowe poziome wykonywane są w dwóch rodzajach:
- 1 rodzaj – podparcia ze stopą spawaną poziomą
- 2 rodzaj – podparcia ze stopą skręcaną poziomą
Wśród wymienionych podparć jednosprężynowych ślizgowych, rozróżnia się dwa sposoby wykonania:
– sposób bez oznaczenia – wykonanie normalne
– sposób z oznaczeniem „C” – wykonanie ciężkie.
Dla rodzaju 1 istnieje wykonanie jedynie dla temperatur czynnika do 573K /300°C/.
Odmiana ciężka „C” wykonuje się tylko dla temperatur do 573K /300°C/ średnica zewnętrzna rurociągu Dz > 273mm.
Dla podparć należących do rodzaju 2 i odmiany bez oznaczeń rozróżnia się wykonanie dla temperatur czynnika do 573K /300°C/, do 723K /450°C/ , do 823K /550°C/.

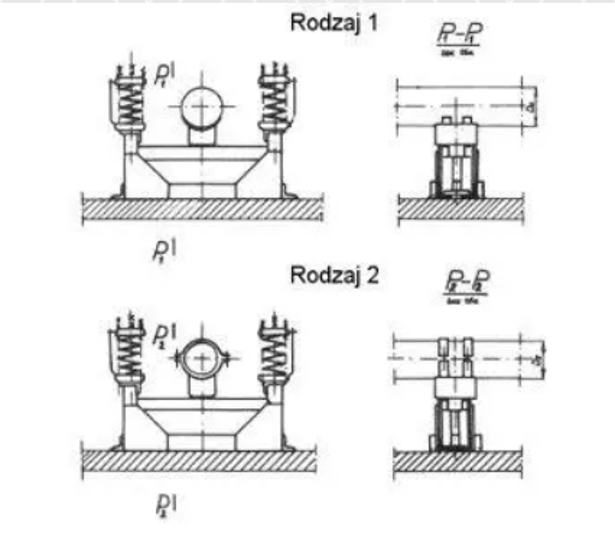

Podparcia dwusprężynowe ślizgowe poziome
KER-75/8.22
Podparcia przeznaczone są do zabudowy na rurociągach energetycznych poziomych, przemieszczających się w płaszczyźnie poziomej oraz pionowej. Dla tego rodzaju podparć dopuszcza się wykonanie w zakresie średnic od 76,1mm do 508,0 mm i temperatur czynnika do 823K /550ºC/.
Podparcia zostały zaprojektowane również z przeznaczeniem dla przemieszeń pionowych rurociągu w zakresie do 20mm oraz do 40mm w zależności od rodzaju zastosowanych sprężyn.
Podparcia jednosprężynowe ślizgowe poziome wykonywane są w dwóch rodzajach:
- 1 rodzaj – podparcie ze stopą spawaną poziomą
- 2 rodzaj – podparcie za stopą skręcaną poziomą
Wśród wymienionych wyżej typów rozróżnia się dwa sposoby wykonania:
– sposób bez oznaczenia – wykonanie normalne
– sposób z oznaczeniem „C” – wykonanie ciężkie.
Dla 1 rodzaju istnieje wykonanie jedynie dla temperatur czynnika do 573K /300°C/.
Odmianę ciężką „C” wykonuje się tylko dla temperatur do 573K /300°C/ i średnic zewnętrznych rurociągu
Dz > 273mm
Dla podparć należących do 2 rodzaju i odmiany bez oznaczenia rozróżnia się wykonanie dla temperatur czynnika do 573K /300°C/, do 723K /450°C/ , do 823K /550°C/.
Podparcia dwusprężynowe ślizgowe pionowe
KER-75/8.23
Podparcia przeznaczone są do zabudowy na rurociągach energetycznych pionowych przemieszczających się w płaszczyźnie poziomej oraz pionowej. Dla tego rodzaju podparć dopuszcza się wykonanie w zakresie średnic od 76,1mm do 508,0 mm i temperatur czynnika do 823K /550ºC/. Podparcia zostały zaprojektowane z przeznaczeniem dla przemieszczeń pionowych rurociągu w zakresie do 20mm oraz do 40mm w zależności od rodzaju zastosowanych sprężyn. Podparcia jednosprężynowe ślizgowe poziome wykonywane są w dwóch rodzajach:
- 1 rodzaj – podparcie ze stopą spawaną poziomą
- 2 rodzaj – podparcie za stopą skręcaną poziomą
Dla rodzaju 1 istnieje wykonanie jedynie dla temperatury czynnika do 573K /300ºC/.
Dla podparć należących do rodzaju 2 rozróżnia się wykonanie dla temperatur czynnika do 573K /300ºC/, do 723K /450ºC/ , do 823K /550ºC/.
Podparcie jednosprężynowe kulkowe poziome
KER-75/8.24
Podparcia przeznaczone są do zabudowy na rurociągach energetycznych pionowych przemieszczających się w płaszczyźnie poziomej oraz pionowej. Dla tego rodzaju podparć dopuszcza się wykonanie w zakresie średnic od 159,0 mm do 508,0 mm i temperatur czynnika do 823K /550ºC/. Podparcia zostały zaprojektowane z przeznaczeniem dla przemieszczeń pionowych rurociągu w zakresie do 20mm oraz do 40mm w zależności od rodzaju zastosowanych sprężyn. Podparcia jednosprężynowe ślizgowe poziome wykonywane są w dwóch rodzajach:
- 1 rodzaj – podparcie ze stopą spawaną poziomą
- 2 rodzaj – podparcie za stopą skręcaną poziomą
Dla rodzaju 1 istnieje wykonanie jedynie dla temperatury czynnika do 573K /300ºC/.
Dla podparć należących do rodzaju 2 rozróżnia się wykonanie dla temperatur czynnika do 573K /300ºC/, do 723K /450ºC/ , do 823K /550ºC/.

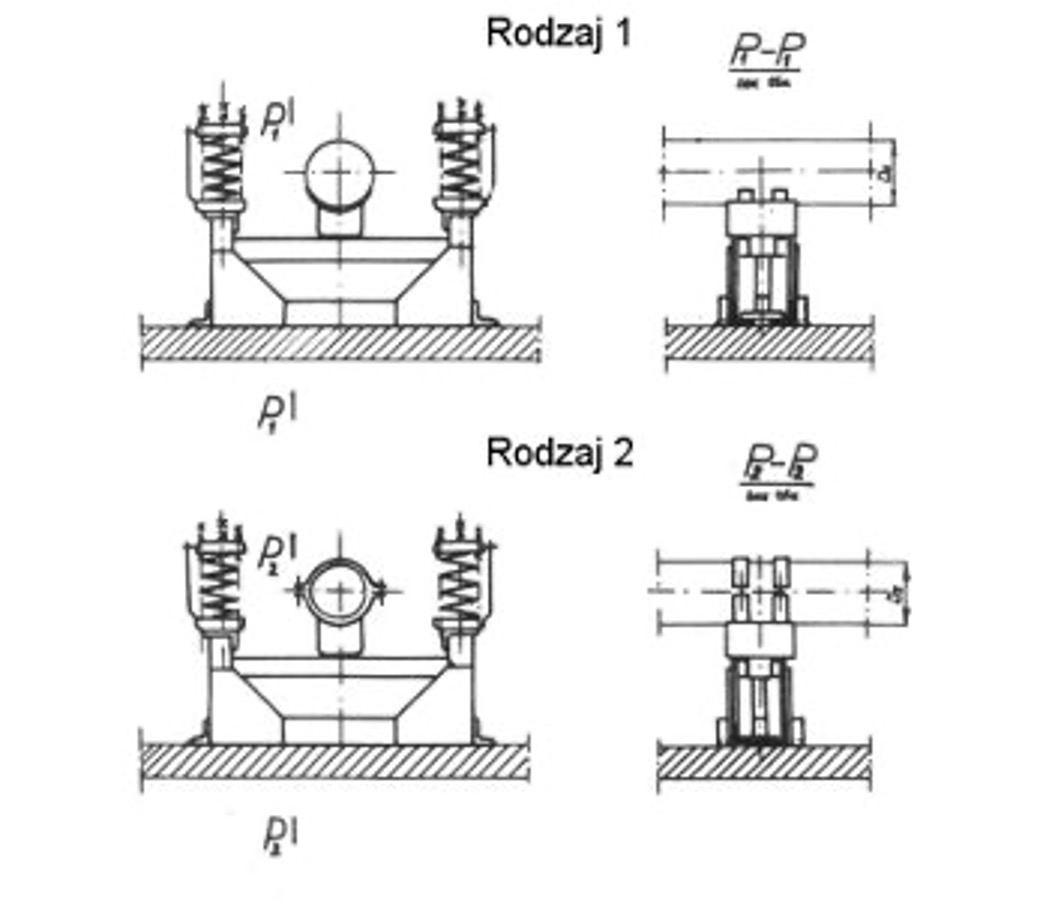

Podparcie dwusprężynowe kulkowe poziome
KER-75/8.25
Podparcia przeznaczone są do zabudowy na poziomych rurociągach energetycznych przemieszczających się w płaszczyźnie poziomej oraz pionowej. Dla tego rodzaju podparć dopuszcza się wykonania w zakresie średnic od 159,0 mm do 508,0 mm i temperatur czynnika do 823K /550ºC/. Podparcia zostały zaprojektowane z przeznaczeniem dla przemieszeń pionowych rurociągu w zakresie do 20mm oraz do 40mm w zależności od rodzaju zastosowanych sprężyn.
Podparcia jednosprężynowe ślizgowe poziome wykonywane są w dwóch rodzajach:
- 1 rodzaj – podparcie ze stopą spawaną poziomą
- 2 rodzaj – podparcie za stopą skręcaną poziomą
Wśród wymienionych wyżej typów rozróżnia się dwa sposoby wykonania:
– sposób bez oznaczenia – wykonanie normalne
– sposób z oznaczeniem „C” – wykonanie ciężkie.
Dla 1 rodzaju istnieje wykonanie jedynie dla temperatur czynnika do 573K /300°C/.
Odmianę ciężką „C” wykonuje się tylko dla temperatur do 573K /300°C/ i średnic zewnętrznych rurociągu
Dz > 273mm
Dla podparć należących do 2 rodzaju i odmiany bez oznaczenia rozróżnia się wykonanie dla temperatur czynnika do 573K /300°C/, do 723K /450°C/ , do 823K /550°C/.
Podparcie dwusprężynowe kulkowe pionowe
KER-75/8.26
Podparcia przeznaczone są do zabudowy na rurociągach energetycznych pionowych przemieszczających się w płaszczyźnie poziomej oraz pionowej. Dla tego rodzaju podparć dopuszcza się wykonanie w zakresie średnic od 76,1mm do 508,0 mm i temperatur czynnika do 823K /550ºC/. Podparcia zostały zaprojektowane z przeznaczeniem dla przemieszczeń pionowych rurociągu w zakresie do 20mm oraz do 40mm w zależności od rodzaju zastosowanych sprężyn. Podparcia jednosprężynowe ślizgowe poziome wykonywane są w dwóch rodzajach:
- 1 rodzaj – podparcie ze stopą spawaną poziomą
- 2 rodzaj – podparcie za stopą skręcaną poziomą
Dla rodzaju 1 istnieje wykonanie jedynie dla temperatury czynnika do 573K /300ºC/.
Dla podparć należących do rodzaju 2 rozróżnia się wykonanie dla temperatur czynnika do 573K /300ºC/, do 723K /450ºC/ , do 823K /550ºC/.
