Uchwyty

Poprowadzenie nitki rurociągu wymaga stosowania różnego rodzaju zamocowań Poniżej prezentujemy uchwyty przewidziane w kartach katalogowych KER wraz z ich krótką charakterystyką

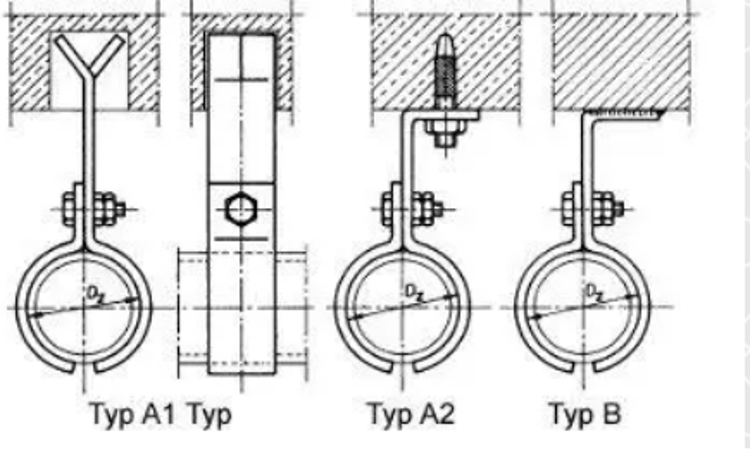

Uchwyt pojedynczy poziomy

KER-75/8.51

Uchwyty pojedyncze poziome zaprojektowane zostały z myślą o rurociągach energetycznych przemieszczających się w płaszczyźnie poziomej. Projektanci dopuszczają ich stosowanie w zakresie średnic od 13,5 mm do 44,5 mm i maksymalnej temperatury czynnika do 823K /550°C/.
Uchwyty te wykonuje się w dwóch typach:

  • Typ A – uchwyty przytwierdzone do muru, słupa lub stropu żelbetowego
  • Typ B – uchwyty przyspawane do konstrukcji stalowej


Uchwyty typu A wykonywane są w dwóch rodzajach:
1 rodzaj – uchwyty zakotwione
2 rodzaj – uchwyty mocowane za pomocą wstrzeliwanych kołków
Dla obu typów rozróżnia się wykonanie dla temperatur czynnika do 573K /300°C/, do 723K /450°C/, do 823K /550°C/.

Uchwyt podwójny poziomy

KER-75/8.52

Uchwyty podwójne poziome zaprojektowane zostały z myślą o rurociągach energetycznych przemieszczających się w płaszczyźnie poziomej. Projektanci dopuszczających stosowanie w zakresie średnic od 13,5 mm do 88,9 mm i maksymalnej temperatury czynnika do 823K /550°C/.
Uchwyty te wykonuje się w dwóch typach:

  • Typ A – uchwyty przytwierdzone do muru, słupa lub stropu żelbetowego
  • Typ B – uchwyty przyspawane do konstrukcji stalowej

Dla uchwytów typu A rozróżnia się wykonywanie dla temperatur czynnika do 573K /300°C/, do 723K /450°C/, natomiast dla typu B dla temperatur czynnika do 573K /300°C/, do 723K /450°C/, do 823K /550°C/

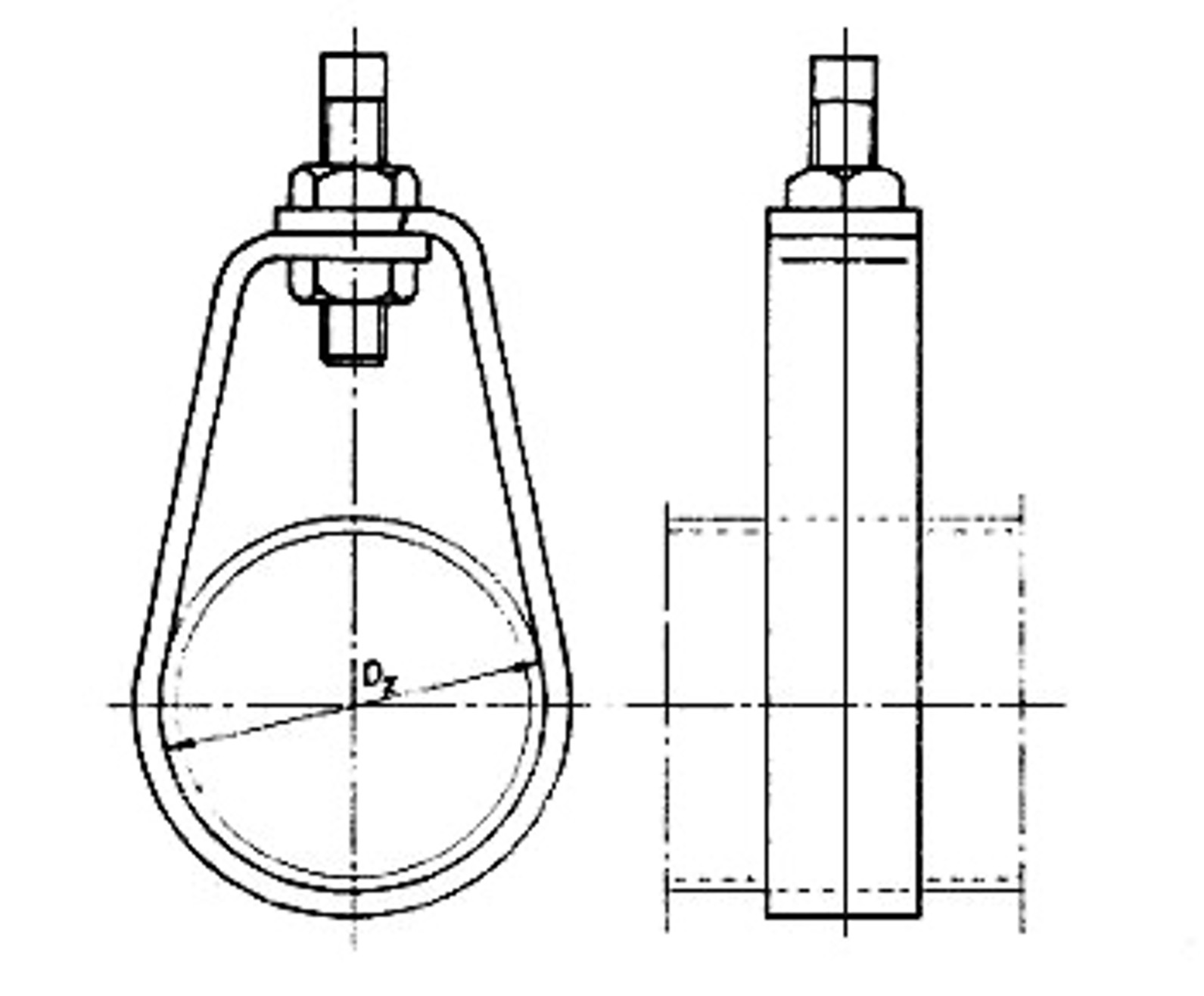

Uchwyty obejmowe poziome

KER-75/8.75

Uchwyty obejmowe poziome przeznaczone są dla zawieszeń sprężynowych i cięgnowych pracujących na rurociągach poziomych. Projektanci dopuszczają ich stosowanie w zakresie średnic od 13,5 mm do 57,0 mm i maksymalnej temperatury czynnika do 823K /550°C/.
Dla uchwytów rozróżnia się wykonywanie dla temperatur czynnika do 573K /300°C/, do 723K /450°C/, natomiast dla typu B dla temperatur czynnika do 573K /300°C/, do 723K /450°C/, do 823K /550°C/

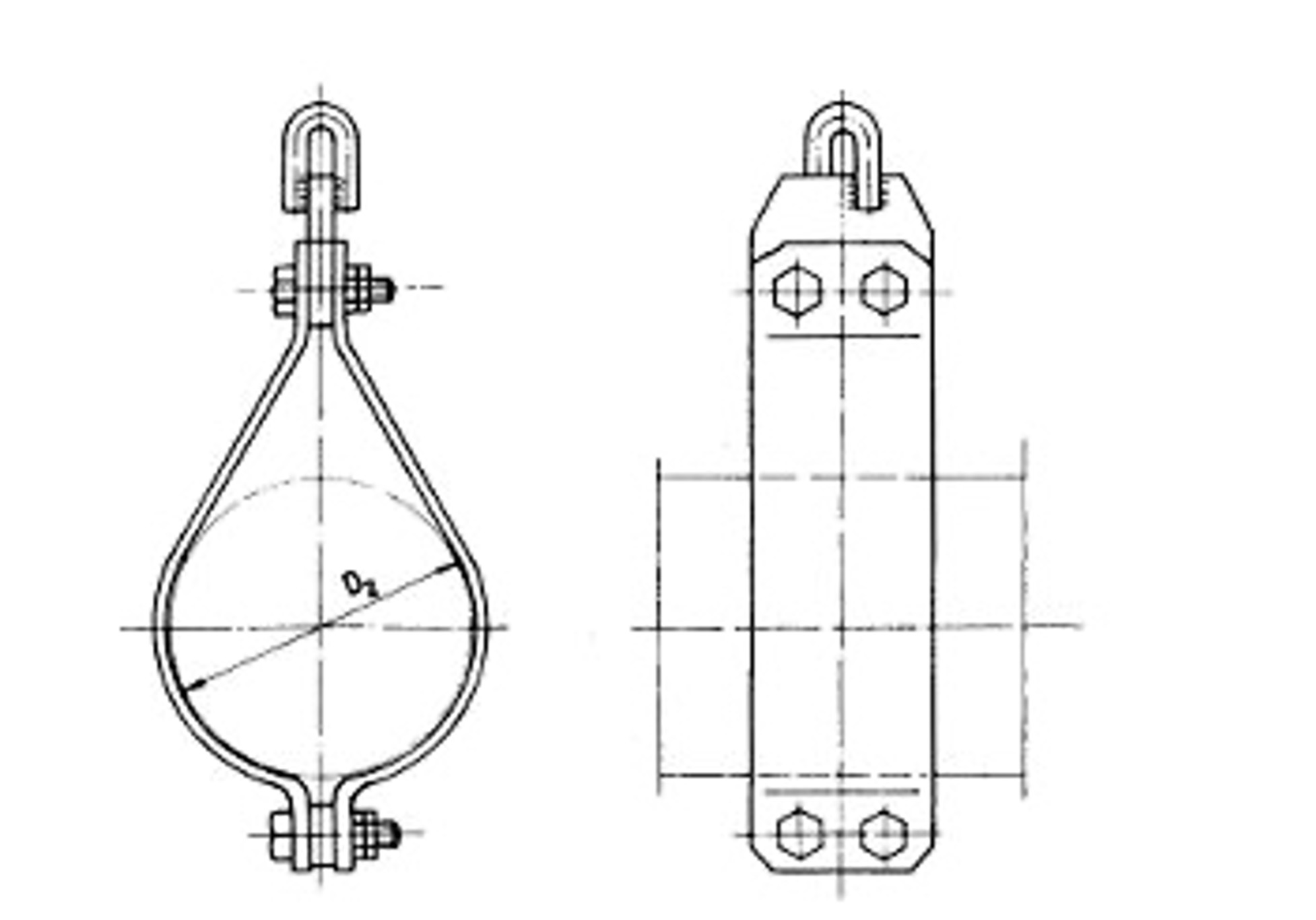

Uchwyty obejmowe K

KER-76/4.45

Uchwyty obejmowe K wykorzystywane są jako elementy składowe zawieszeń sprężynowych i cięgnowych pracujących na rurociągach poziomych. Projektanci dopuszczają ich stosowanie w zakresie średnic od 610 mm do 1620 mm i maksymalnej temperatury czynnika do 823K /550°C/.
Dla tego rodzaju uchwytów istnieją trzy odmiany wykonania:

  • bez oznaczenia – dla obciążeń najniższych
  • odmiana „S” – średnia – dla obciążeń średnich, wykonywana dla średnic od 610 mm do 813 mm.
  • odmiana „C” – ciężka – dla obciążeń największych.
