Zawieszenia sprężynowe

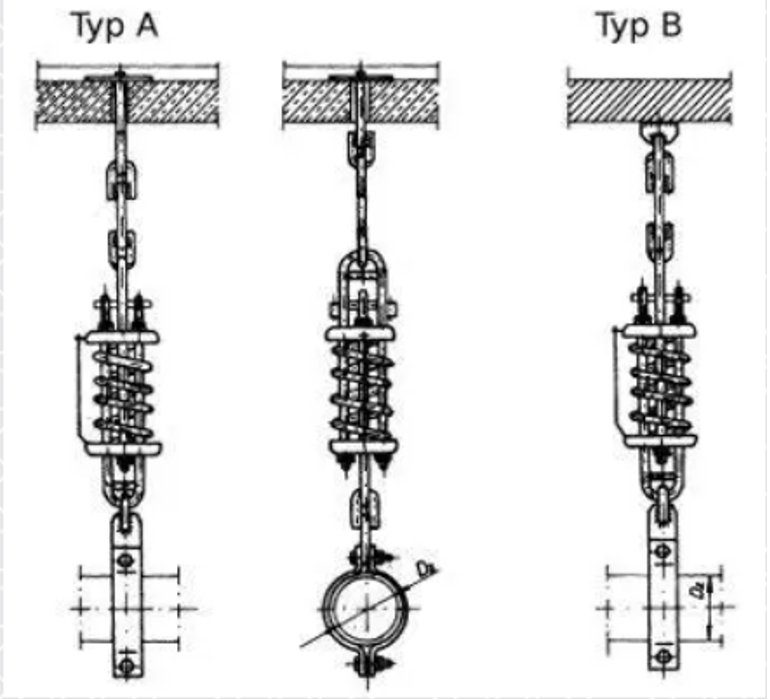

Zawieszenie jednosprężynowe poziome
KER-86/8.41
Zawieszenia jednosprężynowe są przeznaczone dla poziomych rurociągów energetycznych przemieszczających się w płaszczyźnie poziomej i pionowej, w zakresie średnic od 57,0 mm do 508,0 mm. dla tego rodzaju zawieszeń projektanci przewidzieli zakres temperatur czynnika do 823K /550ºC/. Zawieszenia spełniają swoją rolę dla przemieszczeń pionowych rurociągu do 20 mm lub do 40 mm w zależności od zastosowanych sprężyn.
Zawieszenia te wykonywane są w dwóch typach:
- typ A – zawieszenia przytwierdzone do stropu żelbetowego
- typ B – zawieszenia przyspawane do konstrukcji stalowej
Dla zawieszeń istnieją dwie odmiany wykonania:
- odmiana bez oznaczenia – zawieszenia w wykonaniu normalnym
- odmiana „C” – zawieszenia w wykonaniu ciężkim
Dla obu typów i odmiany bez oznaczenia rozróżnia się wykonanie dla temperatury czynnika do 573K /300ºC/, do 723K /450ºC/, do 823K /550ºC/. Odmianą „C” wykonuje się tylko dla temperatur czynnika do 573K /300ºC/ i średnic zewnętrznych rurociągu Dz > 273 mm
Zawieszenia jednosprężynowe stojakowe poziome
KER-75/8.42
Zawieszenia jednosprężynowe są przeznaczone dla poziomych rurociągów energetycznych przemieszczających się w płaszczyźnie poziomej i pionowej, w zakresie średnic od 57,0 mm do 508,0 mm. Dla tego rodzaju zawieszeń projektanci przewidzieli zakres temperatur czynnika do 823K /550°C/. Zawieszenia spełniają swoją rolę dla przemieszczeń pionowych rurociągu do 20 mm lub do 40 mm w zależności od zastosowanych sprężyn.
Dla zawieszeń istniejących są dwie odmiany wykonania:
- odmiana bez oznaczenia – zawieszenia w wykonaniu normalnym
- odmiana „C” – zawieszenia w wykonaniu ciężkim
Odmianą bez oznaczenia wykonuje się dla temperatur czynnika do 573K /300°C/, do 723K /450ºC/, do 823K /550°C/, natomiast odmianą „C” tylko dla temperatur czynnika do 573K /300°C/ i średnic zewnętrznych rurociągu Dz > 273.0 mm
Zawieszenia dwusprężynowe poziome
KER-75/8.43
Zawieszenia dwusprężynowe poziome są przeznaczone dla poziomych rurociągów energetycznych przemieszczających się w płaszczyźnie poziomej i pionowej w zakresie średnic od 76,1 mm do 508,0 mm. Dla tego rodzaju zawieszeń projektanci przewidzieli zakres temperatur czynnika do 823K /550°C/. Zawieszenia spełniają swoją rolę dla przemieszczeń pionowych rurociągu do 20 mm lub do 40 mm w zależności od zastosowanych sprężyn.
Zawieszenia te wykonywane są w dwóch typach, z których każdy może być wykonany w dwóch rodzajach:
- typ A – zawieszenia przytwierdzone do stropu żelbetowego
- typ B – zawieszenia przyspawane do konstrukcji stalowej
- 1 rodzaj – zawieszenia ze stopą spawaną poziomą
- 2 rodzaj – zawieszenia za stopą skręcaną poziomą
Dla zawieszeń istnieją dwie odmiany wykonania:
- – odmiana bez oznaczenia – zawieszenia w wykonaniu normalny
- – odmiana „C” – zawieszenia w wykonaniu ciężkim
Dla zawieszeń należących do rodzaju 1 istnieje wykonanie tylko dla temperatur czynnika do 573K /300°C/. Odmiana „C” wykonywana jest tylko dla temperatur czynnika do 573K /300C°/ i średnic zewnętrznych rurociągu Dz > 273,0 mm. Dla zawieszeń należących do rodzaju 2 i odmiany bez oznaczenia rozróżnia się wykonanie dla temperatur czynnika do 573K /300°C/, do 723K /450°C/, do 823J /550°C/.

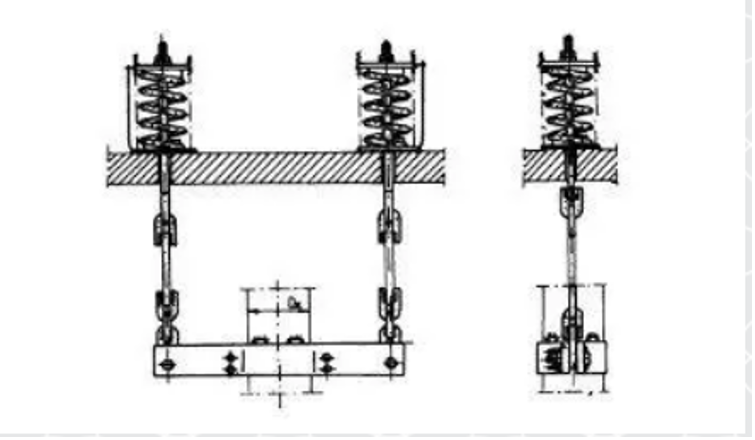

Zawieszenia dwusprężynowe stojakowe górne poziome
KER-75/8.44
Zawieszenia dwusprężynowe stojakowe górne poziome są przeznaczone dla poziomych rurociągów energetycznych przemieszczających się w płaszczyźnie poziomej i pionowej, w zakresie średnic od 76,1 mm do 508,0 mm. Dla tego rodzaju zawieszeń projektanci przewidzieli zakres temperatur czynnika do 823K /550°C/. Zawieszenia spełniają swoją rolę dla przemieszczeń pionowych rurociągu do 20 mm lub do 40 mm w zależności od zastosowanych sprężyn.
Zawieszenia te wykonywane są w dwóch rodzajach:
1 rodzaj – zawieszenia ze stopą spawaną poziomą
2 rodzaj – zawieszenia za stopą skręcaną poziomą
Dla zawieszeń istnieją dwie odmiany wykonania:
- odmiana bez oznaczenia – zawieszenia w wykonaniu normalnym
- odmiana „C” – zawieszenia w wykonaniu ciężkim
Dla zawieszeń należących do rodzaju 1 istnieje wykonanie tylko dla temperatury czynnika do 573K /300°C/. Odmiana „C” wykonywana jest tylko dla temperatur czynnika do 573K /300°C/ i średnic zewnętrznych rurociągu Dz > 273,0 mm.
Dla zawieszeń należących do rodzaju 2 i odmiany bez oznaczenia rozróżnia się wykonania dla temperatur czynnika do 573K /300°C/, do 723K /450°C/, do 823K /550°C/.

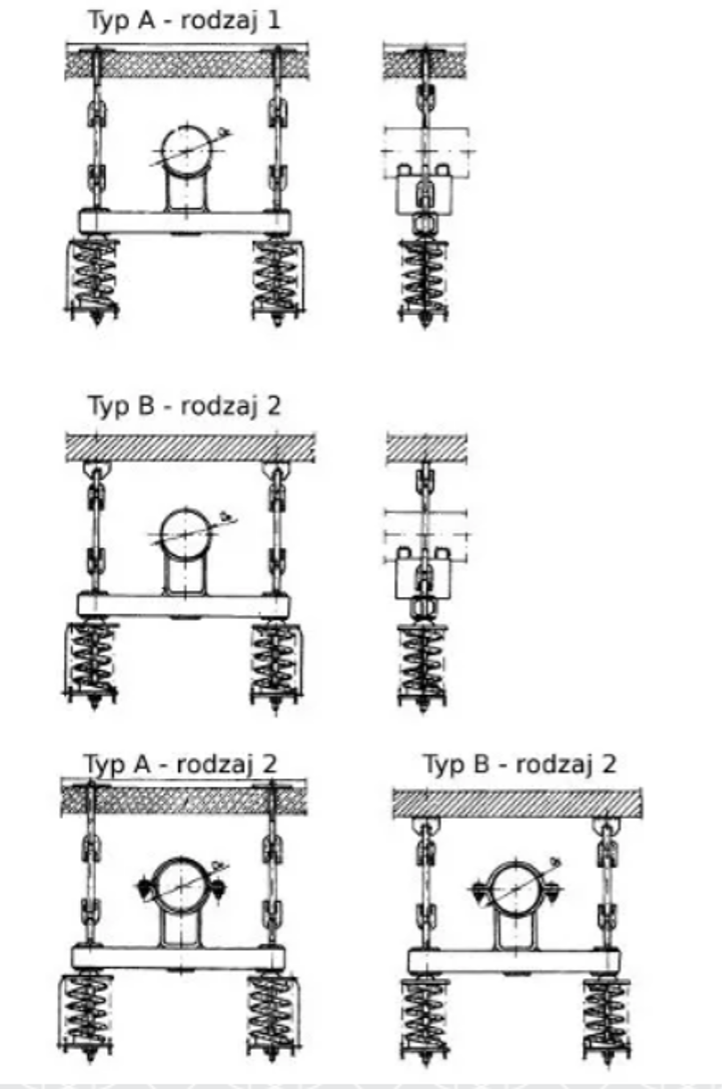

Zawieszenia dwusprężynowe stojakowe dolne poziome
KER-75/8.45
Zawieszenia dwusprężynowe stojakowe dolne poziome są przeznaczone dla poziomych rurociągów energetycznych przemieszczających się w płaszczyźnie poziomej i pionowej w zakresie średnic od 76,1 mm do 508,0 mm. Dla tego rodzaju zawieszeń projektanci przewidzieli zakres temperatur czynnika do 823K /550°C/. Zawieszenia spełniają swoją rolę dla przemieszczeń pionowych rurociągu do 20 mm lub do 40 mm w zależności od zastosowanych sprężyn.
Zawieszenia te wykonywane są w dwóch typach, z których każdy może być wykonany w dwóch rodzajach:
- – typ A – zawieszenia przytwierdzone do stropu żelbetowego
- – typ B – zawieszenia przyspawane do konstrukcji stalowej
- – rodzaj 1 – zawieszenia ze stopą spawaną poziomą
- – rodzaj 2 – zawieszenia za stopą skręcaną poziomą
Dla zawieszeń istnieją dwie odmiany wykonania:
– odmiana bez oznaczenia – zawieszenia w wykonaniu normalnym
– odmiana „C” – zawieszenia w wykonaniu ciężkim
Dla zawieszeń należących do rodzaju 1 istnieją wykonania tylko dla temperatur czynnika do 573K /300C/. Odmiana „C” wykonywana jest tylko dla temperatur czynnika do 573K /300C/ i średnic zewnętrznych rurociągu Dz ≥ 273,0 mm. Dla zawieszeń należących do rodzaju 2 obu typów i odmiany bez oznaczenia rozróżnia się wykonania dla temperatur czynnika do 573K /300°C/, do 723K /450°C/, do 823J /550°C/,
